Привет! Как поставщика фрезерного бизнеса с ЧПУ, меня часто спрашивают о том, как рассчитать время обработки при фрезеровании с ЧПУ. Это решающий аспект, независимо от того, являетесь ли вы новичком, пытающимся понять основы, или опытным профессионалом, стремящимся оптимизировать свои процессы. Итак, давайте углубимся и разберем все шаг за шагом.
Понимание основ
Прежде всего, что такое фрезерование на станке с ЧПУ? Ну, это производственный процесс, в котором используется числовое программное управление (ЧПУ) для автоматизации работы фрезерных станков. Эти станки используют вращающиеся фрезы для удаления материала с заготовки и создания деталей нестандартной формы. Мы предлагаем широкий ассортиментФрезерные детали с ЧПУот простых до очень сложных конструкций.
Время обработки при фрезеровании с ЧПУ — это, по сути, время, необходимое режущему инструменту для удаления необходимого количества материала с заготовки. Это зависит от нескольких факторов, в том числе от материала заготовки, типа режущего инструмента, параметров резания и сложности детали.
Факторы, влияющие на время обработки
Материал заготовки
Разные материалы имеют разную твердость и обрабатываемость. Например, алюминий относительно мягкий и легко обрабатывается, поэтому время обработки будет короче по сравнению с более твердыми материалами, такими как нержавеющая сталь или титан. При работе с более мягкими материалами режущий инструмент может двигаться быстрее и более эффективно удалять материал. С другой стороны, более твердые материалы требуют более низких скоростей резания и более низких скоростей подачи, чтобы предотвратить износ инструмента и обеспечить хорошее качество поверхности.
Режущий инструмент
Тип, размер и геометрия режущего инструмента также играют важную роль. Инструмент большего диаметра может удалить больше материала за один проход, но может потребовать большей мощности и может не подойти для обработки сложных деталей. Специализированные режущие инструменты, такие как концевые фрезы с различным количеством канавок или покрытиями, также могут влиять на время обработки. Например, инструмент с высокоэффективным покрытием может выдерживать более высокие скорости резания, сокращая общее время обработки.
Параметры резки
Существует три основных параметра резания: скорость резания (Vc), скорость подачи (f) и глубина резания (ap).
- Скорость резания (Vc): это скорость, с которой режущая кромка инструмента движется относительно заготовки. Обычно измеряется в метрах в минуту (м/мин). Более высокая скорость резания обычно означает более быстрое удаление материала, но также увеличивает выделение тепла и может привести к более быстрому износу инструмента. Вам необходимо найти правильный баланс в зависимости от материала заготовки и режущего инструмента.
- Скорость подачи (f): Скорость подачи — это расстояние, на которое инструмент продвигается в заготовку за один оборот или за зуб фрезы. Он измеряется в миллиметрах на оборот (мм/об) или миллиметрах на зуб (мм/z). Более высокая скорость подачи означает, что за заданное время удаляется больше материала, но это также может повлиять на качество поверхности детали.
- Глубина резания (ap): Толщина слоя материала, удаляемого за один проход инструмента. Большая глубина резания может уменьшить количество необходимых проходов, но также увеличивает силу резания и может потребовать от станка большей мощности.
Сложность детали
Форма и конструкция детали оказывают большое влияние на время обработки. Обработка простой детали в форме блока потребует меньше времени по сравнению с деталью со сложными кривыми, отверстиями и карманами. Сложные детали часто требуют большего количества смен инструмента и более точных движений режущего инструмента, что увеличивает время обработки.
Расчет времени обработки
Прямая линия резки
Для операций прямолинейного резания время обработки (Tm) можно рассчитать по следующей формуле:
[Tm=\frac{L}{f\times n}]
где (L) — длина реза (в мм), (f) — скорость подачи (в мм/об), а (n) — скорость шпинделя (в оборотах в минуту, об/мин).
Допустим, вы режете прямую линию длиной 100 мм, скорость подачи 0,2 мм/об, а скорость шпинделя 1000 об/мин.
[Tm=\frac{100}{0,2\times1000}= 0,5\пробел мин]
Фрезерование кармана
При фрезеровании кармана необходимо учитывать площадь кармана и шаг – расстояние между каждым проходом инструмента. Шаг - это расстояние, на которое инструмент перемещается вбок между соседними проходами.
Сначала рассчитайте количество проходов ((N)) необходимое для покрытия ширины кармана:
[N=\frac{W}{S}]
где (W) — ширина кармана (в мм), а (S) — расстояние шага (в мм).
Затем вычислите общую длину всех проходов ((L_{total})):
[L_{total}=N\times L]
где (L) – длина кармана (в мм).
Наконец, рассчитайте время обработки по формуле для прямолинейного резания:
[Tm=\frac{L_{total}}{f\times n}]
Дополнительные соображения
Изменения инструментов
В реальном фрезеровании на станках с ЧПУ смена инструмента неизбежна. Каждая смена инструмента требует времени, и это время необходимо учитывать в общем времени обработки. Время на смену инструмента включает в себя время на остановку шпинделя, перемещение магазина инструментов, вставку нового инструмента и повторный запуск шпинделя. В среднем смена инструмента может занять от нескольких секунд до минуты и более, в зависимости от станка и сложности магазина инструментов.
Ускорение и замедление машины
Станок с ЧПУ не движется постоянно с постоянной скоростью. Ему необходимо ускоряться и замедляться при начале и остановке движения. Время ускорения и замедления может суммироваться, особенно для деталей с большим количеством коротких движений. Современные станки с ЧПУ оснащены усовершенствованными системами управления, которые могут оптимизировать эти движения и сократить общее время обработки.
Оптимизация времени обработки
Планирование процессов
Правильное планирование процесса является ключом к сокращению времени обработки. Это включает в себя выбор подходящих режущих инструментов, определение оптимальных параметров резания и наиболее эффективное планирование траектории движения инструмента. Например, группирование схожих операций вместе может сократить количество смен инструмента.
Использование высокоскоростной обработки
Высокоскоростная обработка (HSM) предполагает использование высоких скоростей резания и подачи для быстрого удаления материала. Он требует специализированных режущих инструментов и станков, но позволяет значительно сократить время обработки, особенно деталей из более мягких материалов.
Автоматизация
Автоматизация процесса фрезерования с ЧПУ также может сэкономить время. Это может включать использование роботизированных загрузчиков и разгрузчиков для обработки заготовок или использование автоматических сменщиков инструментов для сокращения времени между сменами инструментов.
Заключение

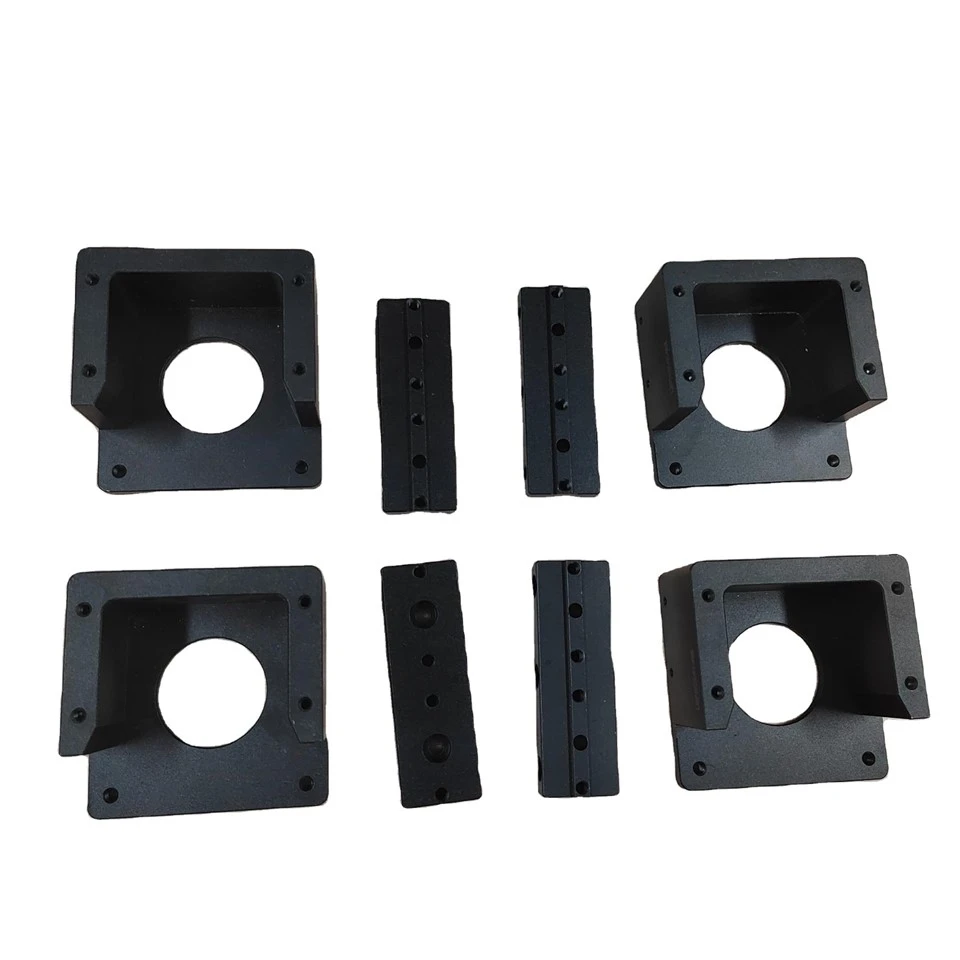

Расчет времени обработки при фрезеровании на станках с ЧПУ — сложная, но важная задача. Понимая факторы, влияющие на время обработки, и используя правильные формулы и методы, вы можете точно оценить время, необходимое для выполнения работы. В нашей компании мы являемся экспертами вПроизводитель 4-осевых фрезерных деталей с ЧПУиПроизводитель 5-осевых фрезерных деталей с ЧПУ. Мы используем новейшие технологии и лучшие практики для оптимизации процессов обработки и своевременного предоставления высококачественных деталей.
Если вы ищете фрезерные детали с ЧПУ, не стесняйтесь обращаться к нам за ценовым предложением. Мы всегда рады обсудить ваш проект и найти лучшее решение для ваших нужд.
Ссылки
- «Справочник по механической обработке с ЧПУ» Джона Доу
- «Современные производственные технологии», Джейн Смит
